Шпилька — это высокоточный крепежный элемент, от качества которого зависят герметичность фланцевого соединения, виброустойчивость оборудования и надежность ответственных узлов. В отличие от стандартных метизов, она часто требует индивидуального подхода. ПК «Метизкомплект» специализируется на производстве шпилек любых параметров: от ходовых размеров (М8, М10, М12, М16, М20) до нестандартных (диаметром до М140 и более, длиной до 3 метров), из конструкционных, легированных и нержавеющих сталей. Если вам нужны шпильки под конкретную задачу — вы пришли по адресу.

Что такое резьбовая шпилька и где она применяется?

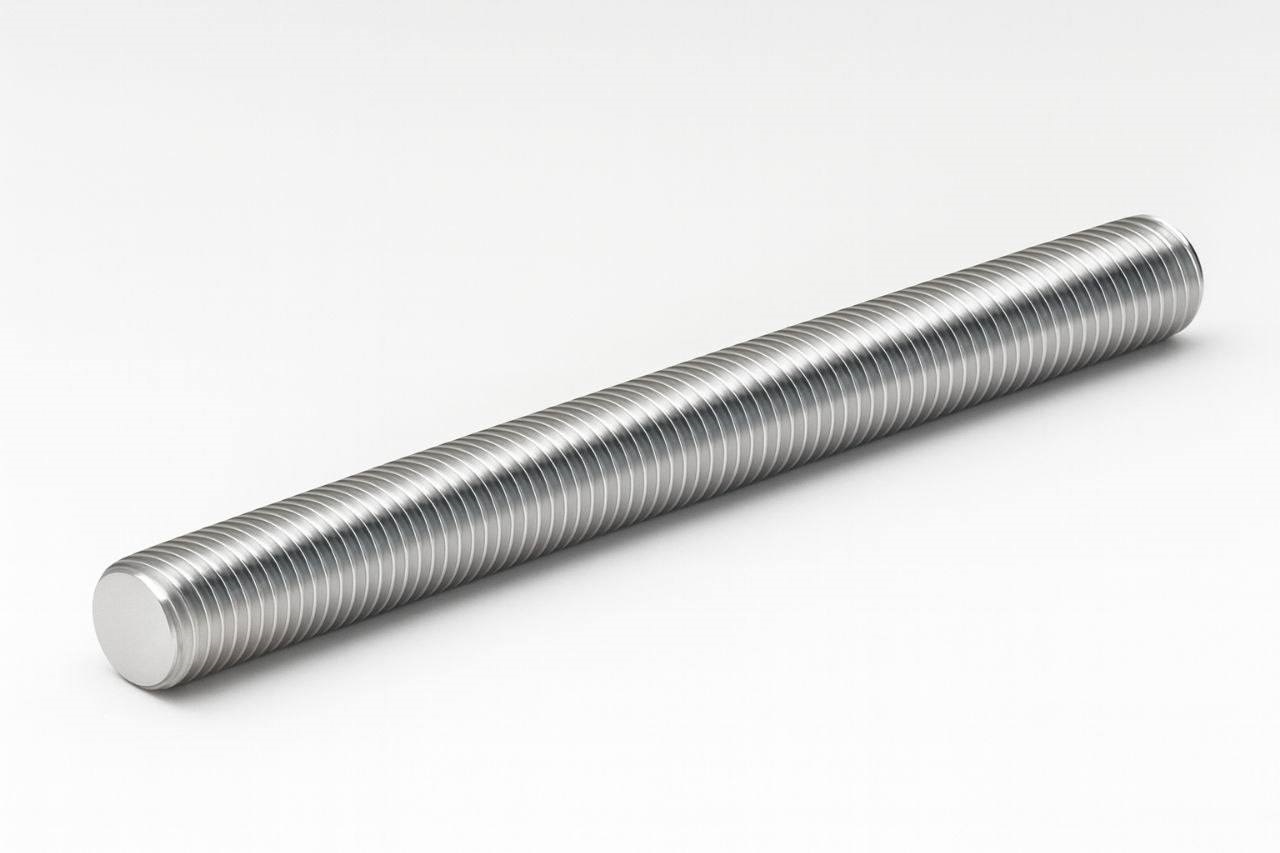

Резьбовая шпилька — это металлический стержень, имеющий резьбу либо на обоих концах (двухсторонняя шпилька), либо по всей длине. Ее ключевое преимущество перед болтом — возможность создания разборного соединения в глухих отверстиях или между двумя деталями с внутренней резьбой, что упрощает монтаж, обслуживание и ремонт.

Основные сферы применения:

  • Фланцевые соединения: Крепление фланцев трубопроводов, арматуры, сосудов высокого давления (фланцевые шпильки ГОСТ 9066 — один из самых востребованных типов).
  • Крепление оборудования: Надежная фиксация станков, насосов, электродвигателей к фундаментам и рамам через анкерные плиты.
  • Сантехника и ЖКХ: Сборка сантехнических узлов, крепление радиаторов отопления, монтаж инженерных систем.
  • Машино- и станкостроение: Создание точных и прочных разборных соединений в механизмах.

Виды и стандарты шпилек: от сантехники до промышленных фланцев

Шпильки классифицируют по типу резьбы, назначению и стандартам. Правильный выбор типа — залог надежности соединения.

1. По типу резьбы:

  • С метрической резьбой (основной тип): ГОСТ 22042-76 (основной), ГОСТ 22043-76 (для глухих отверстий).
  • С резьбой под ввертыш (для дерева, пластмасс, мягких материалов).

2. По назначению (самое важное для выбора):

Тип шпилькиКлючевые особенности и стандартыОсновное применение
Фланцевые шпилькиГОСТ 9066-75 (для давлений до 100 атм). Изготавливаются с высокой точностью, требуют равномерных механических свойств по всей длине. Часто поставляются в комплекте с двухтурбовыми гайками (ГОСТ 9064).Сборка фланцевых соединений трубопроводов, теплообменников, затворов арматуры в нефтегазовой, химической, энергетической отраслях.
Призонные (установочные) шпилькиПлотная (посадочная) посадка в отверстие для точной фиксации деталей без смещения.Сборка редукторов, корпусов агрегатов, где критична соосность деталей.
Стандартные крепежные шпильки (ШП)Изготавливаются по общим ГОСТ. Могут иметь равную или разную длину резьбовых участков.Общее машиностроение, строительные металлоконструкции, крепление несложного оборудования.
Шпильки для глухих отверстийИмеют укороченный заборный конец для легкого ввинчивания. ГОСТ 22043-76.Соединения, где одна из деталей имеет глухое резьбовое отверстие.

Материалы изготовления и классы прочности: как выбрать

Материал определяет не только прочность, но и стойкость к коррозии, температуре и агрессивным средам.

  • Углеродистые стали (Ст3, 35, 45): Для общего назначения в нормальных условиях. Классы прочности обычно 5.6, 5.8.
  • Легированные стали (40Х, 30ХМА, 35Х): Для высокопрочных шпилек, работающих под переменными, вибрационными и ударными нагрузками. Позволяют достичь классов прочности 8.8, 10.9, 12.9. Используются в критичных узлах.
  • Нержавеющие стали:
  • A2 (AISI 304) — устойчивость к атмосферной коррозии, воде, многим средам. Для пищевой промышленности, архитектуры.
  • A4 (AISI 316) — с добавлением молибдена, устойчива к кислым средам и морской воде. Для химической и судостроительной отраслей.
  • Низколегированные стали (09Г2С): Для эксплуатации при температурах до -70°С. Сохраняют прочность и ударную вязкость. Незаменимы для северного строительства, наружных металлоконструкций.

Что означает класс прочности (например, 8.8)?Первая цифра (8) — 1/100 от предела прочности на растяжение (в Н/мм²). Вторая цифра (8) — отношение предела текучести к пределу прочности, умноженное на 10. Шпилька 8.8: предел прочности ~800 МПа, предел текучести ~800*0,8=640 МПа.

Технология производства шпилек на нашем заводе

Качество шпильки закладывается на каждом этапе современного производственного цикла:

  • Резка прутка: Точная отрезка заготовки требуемой длины на автоматах, что обеспечивает минимальные отклонения и чистый срез.
  • Токарная обработка: Черновая и чистовая обточка тела шпильки до нужного диаметра, формирование гладкой поверхности и правильных фасок под резьбу.
  • Формирование резьбы — ключевой этап:
  • Накатка резьбы (холодная/горячая): Наш основной метод. Резьба формируется путем пластической деформации металла без снятия стружки. Это упрочняет материал (наклеп), сохраняет волокна, повышает усталостную прочность и износостойкость резьбы на 20-30% по сравнению с нарезанной.
  • Нарезка резьбы: Применяется для мелких серий, особых профилей резьбы или при работе с очень твердыми материалами.
  • Термообработка: Для шпилек высоких классов прочности (от 8.8) выполняется закалка с последующим отпуском для снятия внутренних напряжений и достижения оптимального сочетания прочности и пластичности.
  • Антикоррозионная обработка: По требованию заказчика выполняем горячее цинкование, гальваническое цинкование, кадмирование или фосфатирование.
  • Контроль качества ОТК: Проверка шага и профиля резьбы калибрами, измерение твердости по всей длине (твердомером), контроль на разрыв (выборочно).

Изготовление шпилек нестандартных размеров и конструкций по чертежам

Это наше ключевое конкурентное преимущество. Мы закрываем задачи, которые не могут решить поставщики стандартного сортамента.

Что мы изготавливаем на заказ:

  • Нестандартная длина: От 50 мм до 3 и более метров. Производство длинномерных шпилек — наша специализация.
  • Нестандартный диаметр: Любой диаметр вне рядов: М28, М33, М52, М65, М90, М110, М140.
  • Особые материалы: По спецификациям заказчика, включая экзотические сплавы.
  • Специальные конструктивные особенности:
  • Шпильки с буртиком (усиливающим утолщением).
  • С разным шагом или направлением резьбы на концах.
  • С конусными переходами, проточками, шлицами.
  • С особыми видами термической и упрочняющей обработки.

Процесс заказа нестандартной шпильки:

  • Вы присылаете чертеж, эскиз или подробное техническое задание.
  • Наши технологи анализируют его на предмет manufacturability (технологичности) и дают обратную связь.
  • Мы выполняем расчет стоимости и сроков изготовления.
  • После согласования и заключения договора шпильки поступают в производство.

Ответы на частые вопросы (FAQ) по шпилькам

В. Чем шпилька принципиально отличается от болта?О. Болт имеет головку (под ключ или отвертку) для затяжки. Шпилька вкручивается и затягивается с помощью гаек с обоих концов, что идеально для соединений, где доступ с одной стороны ограничен (фланец + глухое отверстие в плите).

В. Как правильно рассчитать длину шпильки для фланца?О. Базовая формула: L = S1 + S2 + H1 + H2 + Z, где:

  • S1, S2 — толщины соединяемых фланцев.
  • H1, H2 — высота гаек (обычно 0.8d для стандартной).
  • Z — запас резьбы (обычно 3-5 шагов резьбы для выхода гайки).
    Всегда уточняйте требования в нормативной документации (ГОСТ 12816 и др.).

В. Что такое момент затяжки и почему он важен для фланцевых шпилек?О. Момент затяжки (крутящий момент) — это усилие, прикладываемое к гайке. Недотяг ведет к негерметичности соединения, перетяг — к растяжению (удлинению) шпильки и потере ее прочности, вплоть до срыва резьбы. Для каждого диаметра, класса прочности и материала существует табличное значение момента. Равномерная затяжка креста-накрест — обязательное правило для фланцев.

В. Как визуально отличить шпильку класса прочности 8.8 от 5.8?О. На торце шпилек класса 8.8 и выше обычно наносится маркировка: цифры (8.8, 10.9) или клеймо производителя. Шпильки класса 5.8 и ниже часто не имеют маркировки. Точный ответ дает только сертификат или испытание.

Почему заказывают шпильки у «Метизкомплект»?

  • Собственное токарно-фрезерное производство: Полный контроль над процессом, а не перепродажа.
  • Накатка резьбы: Повышенная прочность и долговечность соединения.
  • Изготовление под заказ: Решение любых нестандартных задач.
  • Контроль качества: Проверка твердости и геометрии на каждом этапе.
  • Гибкость поставок: От 1 штуки для опытного образца до крупнотоннажной партии.
  • Техническая консультация: Помощь инженеров в подборе и расчете.

Шпильки точных размеров — от опытной партии до промышленной серии

Не ищите компромисс с сортаментом. Закажите изготовление шпилек, идеально соответствующих вашим чертежам и условиям работы.

Гарантируем: Резьба накатная (упрочненная). Полное соответствие ГОСТ или вашему ТЗ. Отгрузка от 1 шт. Доставка по всей России.
