Закладные детали (ЗД) — это фундамент скрытых, но критически важных соединений в современном строительстве. От качества их изготовления и точности монтажа зависит прочность узла сопряжения железобетонных элементов с металлоконструкциями, безопасность и долговечность всего здания или сооружения. ПК «Метизкомплект» специализируется на проектировании и производстве закладных деталей любой сложности — от стандартных изделий по типовым сериям до уникальных решений по индивидуальным чертежам заказчика, с полным циклом обработки и контролем качества.

Что такое закладные детали и их роль в строительстве

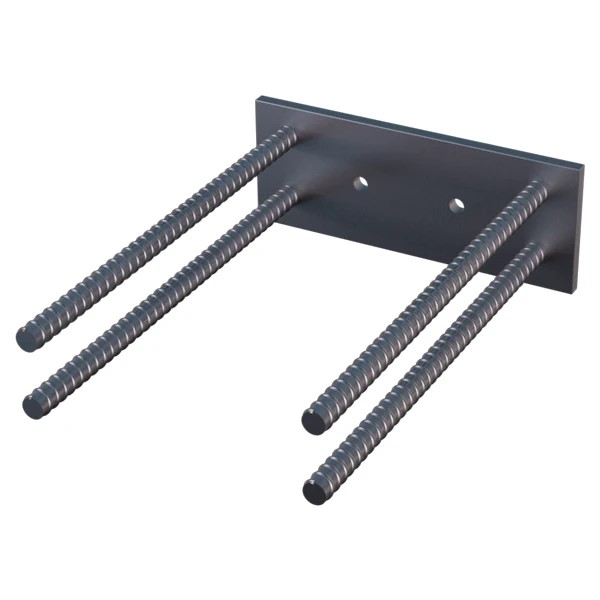

Закладная деталь — это металлическое изделие, состоящее из опорной пластины с приваренными к ней анкерными стержнями. Она монтируется в опалубку до заливки бетона, становясь неотъемлемой частью железобетонной конструкции. После твердения бетона выступающая часть детали (пластина со шпильками или другими элементами) служит для надежного монтажного соединения с другими конструктивными элементами: колоннами, балками, стеновыми панелями, технологическим оборудованием.

Главная функция — передача значительных усилий (растягивающих, сдвигающих, срезающих) от навешиваемой конструкции к железобетонному основанию. Без правильно рассчитанных и качественно изготовленных закладных деталей невозможно возведение каркасных зданий, мостов, промышленных цехов и многих других ответственных объектов.

Основные типы и серии закладных деталей (по ГОСТ и сериям)

Закладные детали классифицируются по конструкции, способу изготовления и стандартизированным типовым решениям.

По способу изготовления:

  • Сварные: Наиболее распространенный тип. Анкерные стержни привариваются к пластине вручную или на кондукторе. Позволяют создавать любые конфигурации.
  • Штампованные: Пластина и анкеры представляют собой единое целое, полученное методом горячей штамповки. Высокая прочность, но ограниченность типоразмеров.
  • Комбинированные: Сочетание различных элементов (пластина, стержни, профиль).

По типовым сериям (основные):Для унификации проектирования разработаны альбомы типовых конструкций. Мы производим ЗД по всем распространенным сериям:

Серия по альбомуОсновное назначение и особенности
Серия 1.400-15Для крепления сборных железобетонных колонн, подкрановых балок, ферм покрытий в промышленных зданиях. Характерны мощные пластины с анкерами, рассчитанные на высокие нагрузки.
Серия 1.400-3Для оконных и дверных блоков в стеновых панелях жилых и общественных зданий. Отличаются компактными размерами и часто – тавровым сечением анкеров.
Серия 1.400-7Универсальные детали с различным расположением анкерных стержней (перпендикулярно или под углом к пластине). Применяются для крепления навесных фасадных систем, козырьков, легких каркасов.
Серия 1.400-8/9Для крепления санитарно-технического оборудования (радиаторов, трубных разводок) в панелях жилых домов.

Ключевой момент: Современное строительство, особенно коммерческое и промышленное, часто требует нестандартных решений. Мы не ограничены типовыми сериями и изготавливаем закладные детали по любым предоставленным чертежам (КМ, КМД).

Конструкция и элементы закладной детали

Понимание конструкции необходимо для грамотного составления технического задания. Основные элементы:

  • Опорная пластина (полка):
  • Материал: Сталь листовая (Ст3пс, Ст3сп, 09Г2С). Толщина подбирается расчетом (обычно от 6 до 20 мм и более).
  • Функция: Распределение нагрузки от присоединяемого элемента на анкеры и бетон, предотвращение его смятия.
  • Анкерные стержни:
  • Материал: Арматурная сталь периодического профиля класса А-III (А400), гладкая класса А-I (А240) или круглая калиброванная сталь.
  • Вид: Прямые, изогнутые (под 90°, 135°), с приваренными шайбами на конце для улучшения анкеровки.
  • Диаметр и количество: Определяется расчетом на действующие нагрузки.
  • Длина анкеровки: Критически важный параметр, обеспечивающий передачу усилия от стержня к бетону. Рассчитывается по СП (нормам).
  • Приварные элементы (опционально):
  • Резьбовые шпильки (для болтового соединения).
  • Уголки, косынки для увеличения жесткости.
  • Коротыши из трубы или профиля.

Материалы и антикоррозионная защита

Долговечность закладной детали определяется не только прочностью, но и стойкостью к коррозии, особенно для конструкций на улице или в агрессивных средах.

  • Основные марки стали:
  • Ст3пс/сп: Универсальная углеродистая сталь для большинства внутренних конструкций.
  • 09Г2С: Низколегированная сталь для холодного климата. Обладает повышенной ударной вязкостью при температурах до -70°C. Рекомендуется для мостов, опор ЛЭП, строительства в северных регионах.
  • Нержавеющая сталь (AISI 304, 430): Для особых требований (химическая промышленность, пищепром, бассейны).
  • Виды защиты:
  • Грунтование/окрашивание: Бюджетный вариант для сухих помещений.
  • Горячее цинкование: Наиболее надежный и долговечный метод. Деталь погружается в ванну с расплавленным цинком, образуя сплошное покрытие, защищающее даже срезы и сварные швы. Увеличивает срок службы в 5-7 раз. Важно: Цинкование выполняется после всех сварочных работ.

Расчет и проектирование закладных деталей: на что обратить внимание

Расчет закладных деталей — задача проектировщика (раздел КМ), однако понимание принципов помогает эффективно взаимодействовать с производителем.

Основные нагрузки на ЗД:

  • Сдвигающая сила (Q): Стремление «срезать» деталь вдоль плоскости.
  • Вырывающая сила (N): Стремление оторвать деталь от бетона.
  • Изгибающий момент (M): Возникает при внецентренном приложении нагрузки.

Ключевые параметры, которые мы проверяем при получении чертежа:

  • Достаточна ли толщина пластины, чтобы не произошло ее изгиба или среза околошовной зоны.
  • Правильно ли подобран диаметр, количество и длина анкерных стержней для восприятия расчетных усилий.
  • Обеспечена ли коррозионная защита, соответствующая условиям эксплуатации.

Наше УТП: Мы предоставляем бесплатную техническую консультацию. Наши инженеры готовы проверить предоставленные чертежи на технологичность изготовления и соответствие нормам, а при необходимости — разработать рабочие чертежи КМД по вашим эскизам.

Технология изготовления закладных деталей на нашем производстве

Качество закладной детали закладывается на каждом этапе производства:

  • Подготовка материалов: Пластины и арматура разрезаются на гильотинных ножницах или плазмой по заданным размерам с минимальными допусками.
  • Обработка пластины: Сверление отверстий (при необходимости), обработка кромок.
  • Кондукторная сварка — ключевой этап: Анкерные стержни фиксируются в специальном кондукторе (сварочном приспособлении), гарантирующем их строго перпендикулярное или заданное угловое положение относительно пластины. Это исключает «гуляние» анкеров и обеспечивает геометрическую точность всей партии. Сварка ведется полуавтоматом в среде защитных газов (MIG/MAG), что дает прочный и качественный шов.
  • Зачистка: Удаление брызг и окалины со сварных швов.
  • Контроль ОТК: Проверка геометрических размеров, качества сварных швов (визуально, а при необходимости — неразрушающими методами).
  • Антикоррозионная обработка: Окраска или отправка на горячее цинкование.

Области применения закладных деталей в строительстве

  • Каркасное многоэтажное строительство: Соединение колонн с фундаментами, ригелей с колоннами, крепление навесных фасадов.
  • Промышленное строительство: Монтаж подкрановых путей, технологических площадок, усиление проемов, крепление оборудования.
  • Мостостроение: Узлы сопряжения пролетных строений с опорами, крепление перильного и барьерного ограждения.
  • Энергетика и инфраструктура: Крепление опор ЛЭП, антенно-мачтовых сооружений, элементов подстанций.
  • Сельскохозяйственные комплексы: Крепление каркасов ангаров, зернохранилищ, вентиляционного оборудования.

Как заказать закладные детали в «Метизкомплект»

Мы работаем как с проектными организациями, так и непосредственно со строительными компаниями и монтажниками.

Изготовим закладные детали точно по проекту — от опытной партии до крупного тиража

Наша компания — это полный цикл: от резки металла и кондукторной сварки до горячего цинкования. Мы гарантируем соответствие ГОСТ, СП и вашим чертежам.

[ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ ИНЖЕНЕРА]Оставьте контакты, и наш специалист свяжется с вами для обсуждения деталей проекта.

Работаем по всей РФ. Собственное производство. Гарантия на изделия.
